Analiza standardnih razlika NPT i BSP niti u spojevima cijevi s navoja mjerača

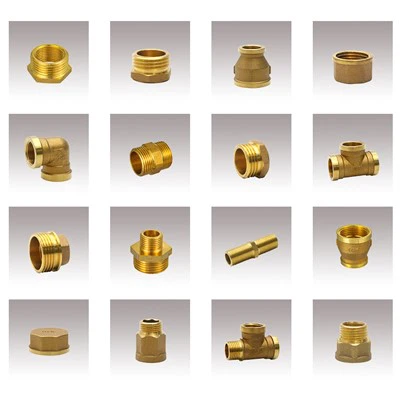

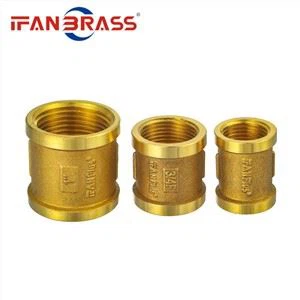

Uvod u mesingane navojne cijevi
Priključci cijevi s navojem na niti se široko koriste u vodovodnim sustavima, HVAC i industrijskim fluidnim sustavima.
Zbog svoje otpornosti i snage korozije, mesing je idealan i za primjenu vode i plina.
Međutim, globalna tržišta koriste različite standarde navojaNPT (Nacionalna nit cijevi)iBSP (britanska standardna cijev).
Razumijevanje razlika između ova dva sustava ključno je za kompatibilnost i sigurnost.
Netočno podudaranje navoja može dovesti do curenja, mehaničkih kvara ili čak opasnosti sustava.
Pregled standarda NPT niti
NPT stoji zaNacionalna nit cijevi, američki standard koji je uspostavio ANSI/ASME.
NPT niti jesukonus, što znači da se promjer navoja smanjuje duž njegove duljine.
Ovaj konus pruža mehaničko brtvljenje kada se navori zategnu zajedno.
Kut niti60 stupnjevakoristi se u NPT nitima.
Obično primjenjuju se uSjeverna Amerika, NPT se preferira u plinskim, hidrauličkim i vodenim sustavima.
Veličina navoja definirana je nominalnom veličinom cijevi (npr. 1/2 ", 3/4").
Pregled standarda BSP niti
BSP se odnosi naBritanska standardna cijev, upravljali su standardima ISO 228 i ISO 7.
BSP dolazi u dva oblika:BSPP (paralelno)iBSPT (konično).
BSPT osigurava tlačnu brtvu poput NPT-a, dok BSPP zahtijeva O-prsten ili perilicu.
BSP niti koriste a55 stupnjevaKut navoja različit od 60 stupnjeva NPT-a.
BSP je uobičajen uEuropa, Azija, Australija i Afrika.
Ovaj se standard često vidi u industrijskim cjevovodima i sustavima komprimiranog zraka.
Ključne dimenzijske razlike
Unatoč sličnim nominalnim veličinama,NPT i BSP niti nisu zamjenjive.
Evo glavnih dimenzijskih kontrasta:
Kut niti: Npt=60 stupanj, BSP=55 stupanj
Konus: NPT je uvijek sužen; BSP se može suziti (bspt) ili paralelno (bspp)
Pitch i TPI: Niti po inču razlikuju se između dva sustava
Metoda pečata: NPT brtve putem navoja za ulazak; BSPP obično zahtijeva brtve ili O-prstenove
Čak i lagana neusklađenost u toku ili kutu može rezultirati propuštanjem ili mehaničkim kvarovima.
Rizici kompatibilnosti i uobičajene pogreške
Korištenje NPT i BSP niti zajedno može dovesti do ozbiljnih problema:
Loš angažman navoja zbog neusklađenih kutova
Nemogućnost u potpunosti zategnuti ugradnju
Potencijalno pucanje ili uklanjanje niti
Propuštanje tekućine ili plina zbog nedostatka pravilnog brtve
Nažalost, neki se okovi mogu "osjećati" kao da odgovaraju, uzrokujući zabludu povjerenje u instalaciju.
Uvijek provjerite vrstu niti s oznakama ili mjeračima niti prije sastavljanja.
Metode identifikacije za vrstu niti
Da bi se utvrdilo koristi li mesingani domet NPT ili BSP, dostupno je nekoliko metoda:
Vizualni pregled: NPT niti izgledaju oštrije; BSP niti su zaobljenije
Mjera: Mjeri nagib i potvrđuje niti po inču ili mm
Kaliper: Provjerava glavne i manje promjere
Oznake proizvođača: Mnogi su okovi otisnuti BSP ili NPT naljepnicama
Predlošci niti: Korisno u radionicama za usporedbu poznatih uzoraka
Korištenje ovih alata osigurava ispravnu identifikaciju i sprječava oštećenja u navoju.
Regionalne primjene i razmatranja opskrbe
Razumijevanje koja se vrsta niti koristi u vašoj regiji presudno je za nabavu komponenti.
Sjeverna Amerika: Pretežno NPT (SAD, Kanada, Meksiko)
Europa: Prvenstveno BSP (Njemačka, Velika Britanija, Francuska itd.)
Azijsko-pacifički: Obje vrste postoje, ali BSP je češći u Australiji i jugoistočnoj Aziji
Globalne tvrtke trebale bi skladištiti obje vrste niti ili pružiti adaptere.
Proizvođači mogu ponuditi dvostruko standardne proizvode za međunarodnu kompatibilnost.
Rješenja za sustave mješovitog navoja
U slučajevima kada BSP i NPT sustavi moraju biti povezani, koristite odgovarajuće adaptere ili prijelazne okove.
Dostupni su adapteri koji sigurno povezuju muški NPT s ženskom BSP -om i obrnuto.
Uvijek provjerite ocjene tlaka i kompatibilnost za brtvljenje za ove adaptere.
Upotrijebite teflon traku ili anaerobna brtvila navoja dizajnirana za sustave miješanog navoja.
Međutim, takve se veze najbolje izbjegavaju u kritičnim ili visokotlačnim aplikacijama.
Kad je to moguće, redizajnirajte sustav za standardizaciju svih okova pod jednom vrstom niti.
Zaključak
RazumijevanjeRazlike između NPT i BSP standardaje bitno pri radu s mesinganim navojnim cijevima.
Iako služe sličnim funkcijama, njihovimMehanizmi za kut navoja, konus, nagib i brtvljenjeznačajno se razlikuju.
Pažljivo odabir, pravilna identifikacija i upotreba ispravnih adaptera presudni su za sprečavanje neuspjeha u instalaciji.
Uz povećanu globalizaciju, proizvođači i inženjeri moraju imati na umu ove standarde za sigurnu i učinkovitu integraciju sustava.
